页面控件

注意

视频教程: 页面控件

提示

在上位机软件中每新建一个页面,会自动在页面中创建一个页面控件,其id固定为0,页面控件名称与页面名称一致,因此页面内的其他控件不能和页面名称相同,因为这个名称被页面控件使用了

在页面空白处点击鼠标左键,会选中当前页面的页面控件

如何新建一个页面

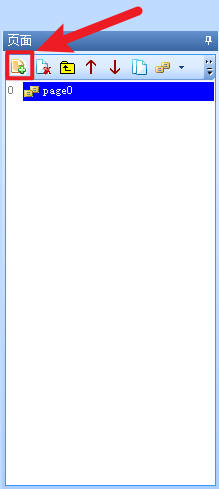

点击此按钮,会新建一个空白页面

../_images/page_0.jpg

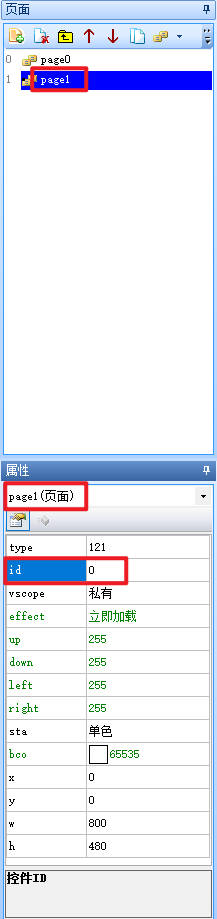

例如新建的页面名称为page1,会自动在页面中创建一个页面控件page1(与页面名称相同),其id固定为0。

../_images/page_0_1.jpg

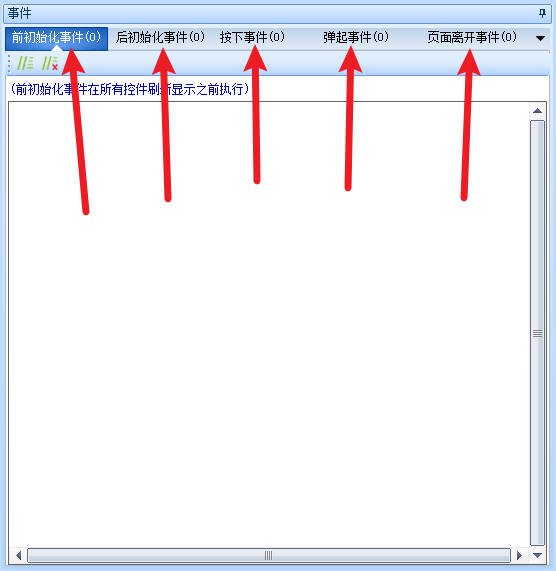

页面控件拥有以下五个事件

../_images/page_7.jpg

前初始化事件

每次在执行page命令时,在执行页面刷新操作以前,串口屏会自动执行一次《前初始化事件》中的代码。

后初始化事件

每次在执行page命令时,在页面刷新操作完成以后,串口屏会自动执行一次《后初始化事件》中的代码。

页面按下事件

显示区域内且没有控件的区域,触摸被按下的瞬间,串口屏会自动执行一次页面的《按下事件》中的代码。

页面弹起事件

显示区域内且没有控件的区域(以触摸按下是的坐标为准),触摸按下以后松开触摸的的瞬间,串口屏会自动执行一次页面的《弹起事件》中的代码。

页面离开事件

每次在执行page切换新的页面前,串口屏会自动执行一次当前页面的《页面离开事件》中的代码。

提示

导入字库请参考: 如何导入字库

导入图片请参考: 如何导入图片

导入动画请参考: 如何导入动画

导入视频请参考: 如何导入视频

导入音频请参考: 如何导入音频

页面控件-使用详解

设置页面的背景图片

背景图片必须是全屏图片,即背景图片分辨率与要和页面控件的w、h大小一致,图片不能带有透明色,否则会出现花屏问题。

建议使用jpg格式,使用PS之类的工具输出jpg图片时,格式选择基线(“标准”)。

../_images/ps_1.jpg

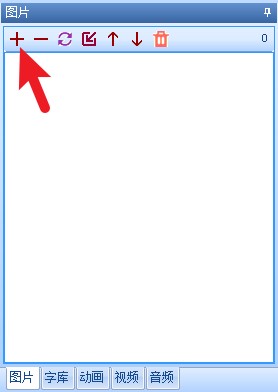

1.找到图片资源标签,点击加号,导入一张图片

../_images/page_11.jpg

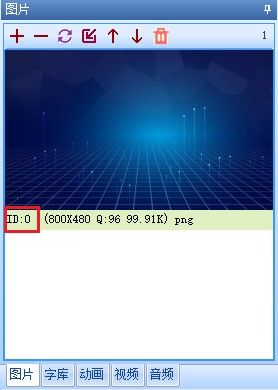

2.记住图片的id号

../_images/page_2.jpg

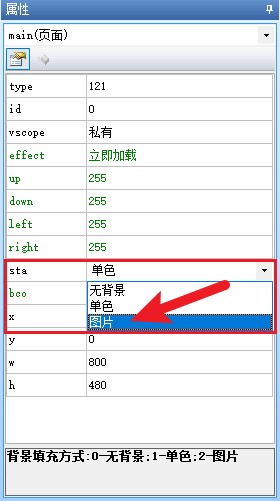

3.将页面的sta改为图片

../_images/page_3.jpg

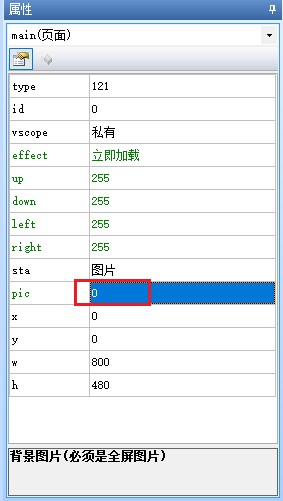

4.设置页面的pic属性为0(对应图片的id号)

../_images/page_4.jpg

以上图为例,页面名称为main,sta为图片,我们可以通过设置pic属性来切换背景图片(背景图片必须是全屏图片,即背景图片分辨率与屏幕的分辨率相同)。

1 main.pic=1

还可以通过名称组的方式来设置pic属性(页面控件的id必定为0)。

1 b[0].pic=1

切换其他页面的背景图片

../_images/page_5.jpg

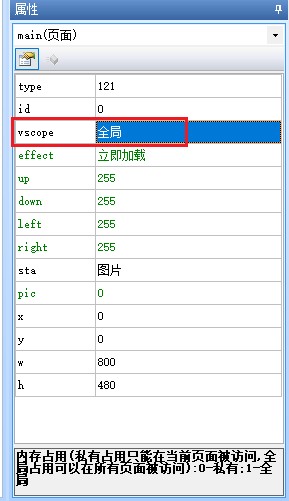

将页面控件的vscope设置为全局,这意味着我们可以跨页面来操作页面控件的属性。

1 main.main.pic=1     //第一个main是页面名称,第二个main是页面控件,页面控件与页面名称同名

注意

第一个main是页面名称,第二个main是页面控件名称

还可以通过名称组的方式来设置页面控件的pic属性。

1 p[0].b[0].pic=1

设置页面滑动翻页

仅X系列支持。

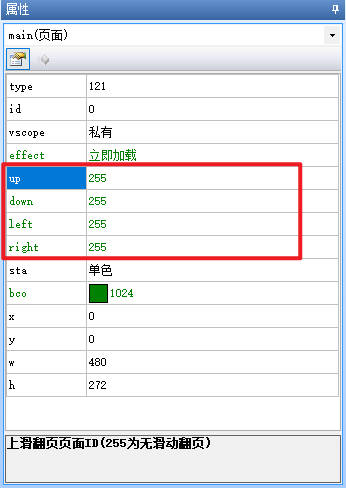

可以通过设置页面的up/down/left/right属性来设置上划下划左划右划分别跳转到哪个页面。

../_images/page_8.jpg

页面控件-样例工程下载

演示工程下载链接:

《返回前一个页面》演示工程下载

《跨页面传值》演示工程下载

《页面跳转》演示工程下载

资源合集汇总

页面控件-相关链接

哪些控件属性可以运行中修改,哪些不能运行中修改

txt属性和val属性有什么区别,为什么有些属性赋值要加双引号,有些不用加双引号

跨页面赋值,全局变量操作

页面控件-属性详解

控件属性解析

提示

绿色属性可以通过上位机或者串口屏指令进行修改,黑色属性只能在上位机中修改或者不可修改,可通过上位机进行修改指“选中控件后通过属性栏修改控件的属性”

type属性 -控件类型,固定值,不同类型的控件type值不同,相同类型的控件type值相同,可读,不可通过上位机修改,不可通过指令修改。参考: 控件属性-控件id对照表

id属性 -控件ID,可通过上位机左上角的上下箭头置顶或置底,可读,可通过上位机修改左上角的箭头置顶或置地间接修改,不可通过指令修改。参考: 如何更改控件的前后图层关系

页面控件的id属性比较特殊,是固定为0的,无法通过置顶或置底更改。

vscope属性 -内存占用(私有占用只能在当前页面被访问,全局占用可以在所有页面被访问),当设置为私有时,跳转页面后,该控件占用的内存会被释放,重新返回该页面后该控件会恢复到最初的设置。可读,可通过上位机进行修改,不可通过指令更改。参考:跨页面赋值,全局变量操作

effect属性 -加载特效,仅x系列支持,可读,可通过上位机修改,可通过指令修改。在上位机中设置为立即加载时,无法通过指令变为其他特效,当在上位机中设置为非立即加载的特效时,可以变为立即加载,也可以再改为其他特效。当页面为开机第一个页面时,无法显示特效,可以增加一个全黑的页面,开机时先跳转到这个全黑的页面,然后再跳转到原本的开始页面,就能正常显示特效了。

up属性 -上滑翻页页面ID(255为无滑动翻页),仅x系列支持,可读,可通过上位机修改,可通过指令修改。

down属性 -下滑翻页页面ID(255为无滑动翻页),仅x系列支持,可读,可通过上位机修改,可通过指令修改。

left属性 -左滑翻页页面ID(255为无滑动翻页),仅x系列支持,可读,可通过上位机修改,可通过指令修改。

right属性 -右滑翻页页面ID(255为无滑动翻页),仅x系列支持,可读,可通过上位机修改,可通过指令修改。

sta属性 -背景填充方式:0-无背景;1-单色;2-图片;可读,可通过上位机修改,不可通过指令修改。

bco属性 -背景色,仅sta设置为单色时可用。

pic属性 -背景图片(必须是全屏图片),仅sta设置为图片时可用,不允许为空。

x属性 -控件的X坐标。可读,固定为0,不可修改。

y属性 -控件的Y坐标。可读,固定为0,不可修改。

w属性 -控件的宽度。可读,固定值(根据屏幕分辨率决定),不可修改。

h属性 -控件的高度。可读,固定值(根据屏幕分辨率决定),不可修改。
