音频控件
音频控件用于播放音频,仅带喇叭的型号(例如X3、X5系列)支持
音频控件-使用详解
音频控件位于特殊控件栏
![../_images/audio_1.jpg](../_images/audio_1.jpg)
使用音频控件前,需要先用音视频转换工具转换音频资源(即使原本就是wav格式,如果导不进去,也请再转换一遍)
![../_images/audio_2.jpg](../_images/audio_2.jpg)

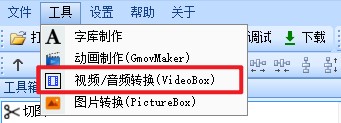

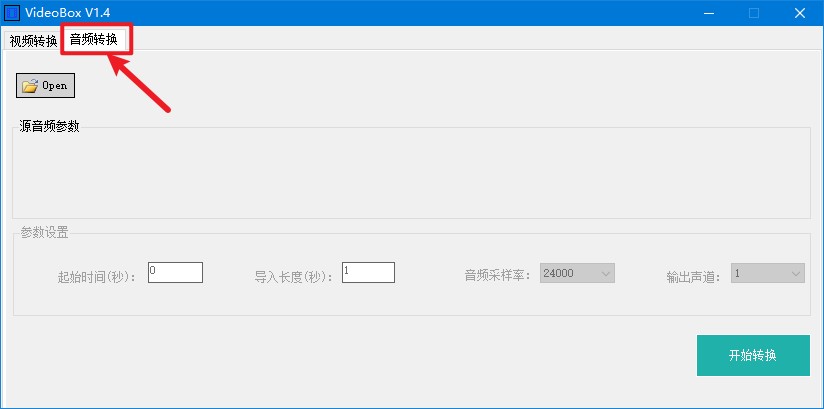

点击这里切换到音频转换
![../_images/audio_3.jpg](../_images/audio_3.jpg)

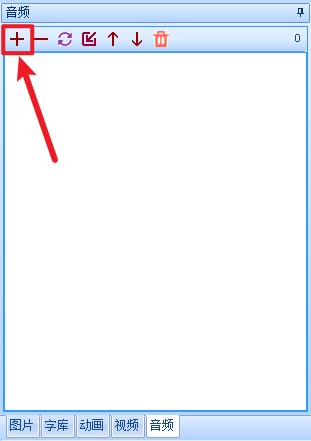

转换好的音频文件,从左下角的音频资源窗口导入
![../_images/audio_4.jpg](../_images/audio_4.jpg)

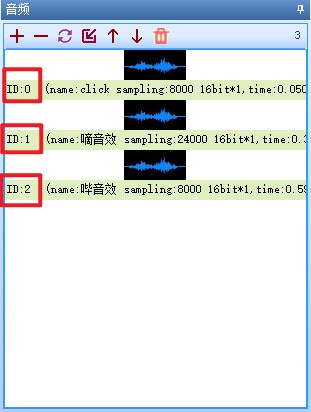

导入成功后,我们需要关注的是音频文件的ID号
![../_images/audio_5.jpg](../_images/audio_5.jpg)

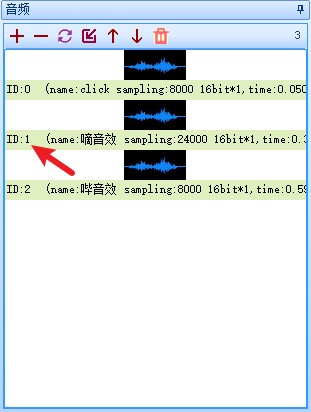

音频控件的vid属性填写的是对应音频控件的id号
![../_images/audio_6.jpg](../_images/audio_6.jpg)
![../_images/audio_7.jpg](../_images/audio_7.jpg)
音频控件可以配置from属性,来设置从flash内部或者从SD卡内读取音频资源进行播放,当配置为外部文件时,此时将会从SD卡中调用文件,vid属性将变成path属性
请提前将转换好的资源文件复制到SD卡或者虚拟SD卡文件夹,并且填写正确的path属性。
注意
当需要在上位机的模拟器里调试时,请将资源复制到虚拟SD卡文件夹中,需要在串口屏实物上调试时,请将资源复制到SD卡里,并将SD卡插到串口屏上
虚拟SD卡文件夹打开方式
![../_images/virtualSD.jpg](../_images/virtualSD.jpg)
SD卡不能超过32GB(例如:512M、1GB、2GB、4GB、8GB、16GB、32GB都是可用的),请格式化为FAT32格式

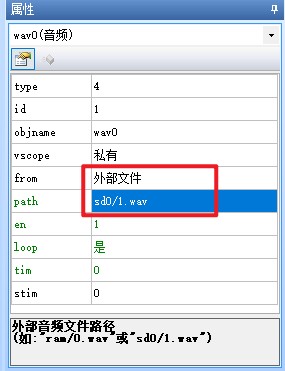

例如放在SD卡根目录的1.wav文件,对应的路径是
1sd0/1.wav
![../_images/audio_8.jpg](../_images/audio_8.jpg)

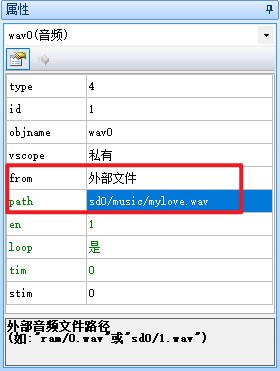

放在SD卡music目录下的mylove.wav文件,对应的路径是
1sd0/music/mylove.wav
![../_images/audio_9.jpg](../_images/audio_9.jpg)
打开或关闭音频
1//串口屏控件事件代码(通常写在串口屏控件的按下或弹起事件中)
2wav0.en=1 //开始播放音频
3wav0.en=0 //停止播放音频
4
5
6//单片机发送指令音频控制指令
7int sound_sta = 1; //播放状态
8char tjcstr[100];
9sprintf(tjcstr, "main.wav0.en=%d\xff\xff\xff",sound_sta);
10printf(tjcstr); //单片机需要配置printf重定向到串口
11
12
13//arduino发送指令音频控制指令
14int sound_sta = 1; //播放状态
15char tjcstr[100];
16sprintf(tjcstr, "main.wav0.en=%d\xff\xff\xff",sound_sta);
17Serial.print(tjcstr);
设置音频是否循环播放
1//串口屏控件事件代码(通常写在串口屏控件的按下或弹起事件中)
2wav0.loop=1 //循环播放音频
3wav0.loop=0 //不循环播放音频
4
5
6//单片机发送指令音频控制指令
7int sound_loop = 1; //循环状态
8char tjcstr[100];
9sprintf(tjcstr, "main.wav0.loop=%d\xff\xff\xff",sound_loop);
10printf(tjcstr); //单片机需要配置printf重定向到串口
11
12
13//arduino发送指令音频控制指令
14int sound_loop = 1; //循环状态
15char tjcstr[100];
16sprintf(tjcstr, "main.wav0.loop=%d\xff\xff\xff",sound_loop);
17Serial.print(tjcstr);
音频控件和play指令区别
①音频控件播放音频只能在当前页面播放,不可跨页面播放。play指令可以在各个页面使用。如果设置各个页面按键音那么使用play指令。
②音频控件可以选择播放外部资源文件(sd卡文件),play指令只能播放内部资源文件。
③音频控件可以获取播放音频的总时间以及当前时间,play指令无法获取。
④音频控件会占用大量内存,使用多个音频控件会导致内存溢出。play指令不会出现类似问题。
⑤音频控件在事件编译窗口会有播放完成事件,play指令没有。
如何使用外部音频播放
1.控件属性from设置为1(外部文件);2.path设置为路径(例:sd0/1.wav, 注:运行赋值需要加双引号)。
音频控件-常见问题
wav0.vid 初始值无效:音频ID无效
这是因为没有配置vid属性导致的,导入音频文件并配置vid属性即可

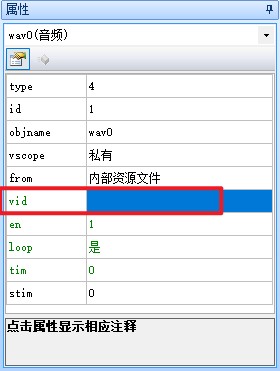

![../_images/audio_10.jpg](../_images/audio_10.jpg)
屏幕使用外部音频播放无声音
1.屏幕是否识别到sd卡里的文件(可以用文件浏览器控件看是否有文件显示出来);2.sd卡音频文件名是否和属性path设置的文件名是否一致(即path设置为sd0/1.wav,那么SD卡根目录音频文件名要为1.wav,否则无法识别到);3.屏幕电路板是否有外接喇叭(sd卡旁边j5接口是否接有喇叭)。4.检测volume指令是否设置为0(默认为100)
音频控件-样例工程下载
演示工程下载链接:
音频控件-相关链接
音频控件-属性详解
提示
绿色属性可以通过上位机或者串口屏指令进行修改,黑色属性只能在上位机中修改或者不可修改,可通过上位机进行修改指“选中控件后通过属性栏修改控件的属性”
type属性
-控件类型,固定值,不同类型的控件type值不同,相同类型的控件type值相同,可读,不可通过上位机修改,不可通过指令修改。参考: 控件属性-控件id对照表
id属性
-控件ID,可通过上位机左上角的上下箭头置顶或置底,可读,可通过上位机修改左上角的箭头置顶或置地间接修改,不可通过指令修改。参考: 如何更改控件的前后图层关系
objname属性
-控件名称。不可读,可通过上位机进行修改,不可通过指令更改。
vscope属性
-内存占用(私有占用只能在当前页面被访问,全局占用可以在所有页面被访问),当设置为私有时,跳转页面后,该控件占用的内存会被释放,重新返回该页面后该控件会恢复到最初的设置。可读,可通过上位机进行修改,不可通过指令更改。参考:跨页面赋值,全局变量操作
from属性
-播放源,内部资源文件或外部文件,可通过上位机进行修改,不可通过指令更改
vid属性
-音频ID。播放源为内部资源文件时显示。可通过上位机进行修改,可通过指令更改
path属性
-外部音频文件路径(如:”ram/0.wav”或”sd0/1.wav”)。播放源为外部文件时显示。可通过上位机进行修改,可通过指令更改。
en属性
-播放状态(0-停止;1-播放;2-暂停),可通过上位机进行修改,可通过指令更改
loop属性
-循环播放:0-否;1-是,可通过上位机进行修改,可通过指令更改
tim属性
-当前播放时间(ms),可通过上位机进行修改,可通过指令更改
stim属性
-总时间(由音频文件决定,不可更改,运行中可获取)
