外部图片控件
外部图片控件仅X系列支持
X2系列解析外部图片控件会出现问题,请勿使用。
外部图片控件用于显示SD卡中的图片,仅X系列支持,需要插入SD卡
图片格式支持jpg和xi格式,直接将图片放在SD卡中即可调用
外部图片控件-使用详解
请提前将转换好的资源文件复制到SD卡或者虚拟SD卡文件夹,并且填写正确的path属性。
注意
当需要在上位机的模拟器里调试时,请将资源复制到虚拟SD卡文件夹中,需要在串口屏实物上调试时,请将资源复制到SD卡里,并插到串口屏上

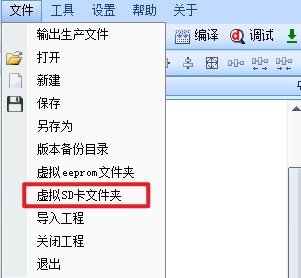

虚拟SD卡文件夹打开方式
![../_images/virtualSD.jpg](../_images/virtualSD.jpg)
SD卡不能超过32GB(例如:512M、1GB、2GB、4GB、8GB、16GB、32GB都是可用的),请格式化为FAT32格式

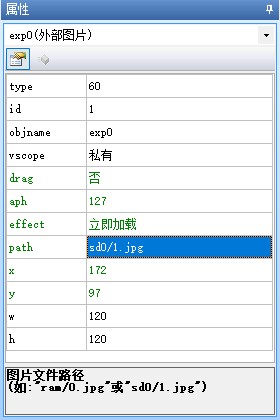

例如放在SD卡根目录的1.jpg文件,对应的路径是
1sd0/1.jpg
![../_images/expicture_1.jpg](../_images/expicture_1.jpg)

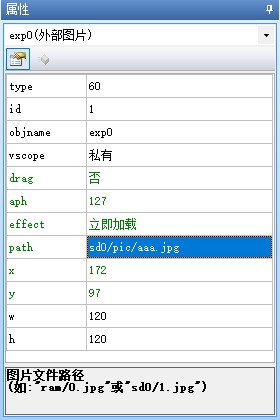

放在SD卡pic目录下的aaa.jpg文件,对应的路径是
1sd0/pic/aaa.jpg
![../_images/expicture_2.jpg](../_images/expicture_2.jpg)
外部图片控件-常见问题
外部图片显示不正常
步骤1、检查图片的分辨率是否超过了屏幕的分辨率导致显示异常
![../_images/expicture_3-1.jpg](../_images/expicture_3-1.jpg)
步骤2、使用ps打开jpg图片,将该图片另存为,保存时格式选择“基线(“标准”)”
![../_images/expicture_3.jpg](../_images/expicture_3.jpg)
外部图片有透明部分,但是jpg不支持透明
外部图片使用jpg格式时无法显示透明图层

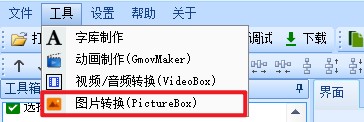

必须使用png图片用上位机自带的图片转换工具转为.xi格式的图片
![../_images/expicture_4.jpg](../_images/expicture_4.jpg)
外部图片控件-样例工程下载
演示工程下载链接:
外部图片控件-相关链接
外部图片控件-属性详解
提示
绿色属性可以通过上位机或者串口屏指令进行修改,黑色属性只能在上位机中修改或者不可修改,可通过上位机进行修改指“选中控件后通过属性栏修改控件的属性”
type属性
-控件类型,固定值,不同类型的控件type值不同,相同类型的控件type值相同,可读,不可通过上位机修改,不可通过指令修改。参考: 控件属性-控件id对照表
id属性
-控件ID,可通过上位机左上角的上下箭头置顶或置底,可读,可通过上位机修改左上角的箭头置顶或置地间接修改,不可通过指令修改。参考: 如何更改控件的前后图层关系
objname属性
-控件名称。不可读,可通过上位机进行修改,不可通过指令更改。
vscope属性
-内存占用(私有占用只能在当前页面被访问,全局占用可以在所有页面被访问),当设置为私有时,跳转页面后,该控件占用的内存会被释放,重新返回该页面后该控件会恢复到最初的设置。可读,可通过上位机进行修改,不可通过指令更改。参考:跨页面赋值,全局变量操作
drag属性
-是否支持拖动:0-否;1-是。仅x系列支持。可读,可通过上位机修改,可通过指令修改。
aph属性
-不透明度(0-127),0为完全透明,127为完全不透明。仅x系列支持。可读,可通过上位机修改,可通过指令修改。
effect属性
-加载特效:0-立即加载;1-上边飞入;2-下边飞入;3-左边飞入;4-右边飞入;5-左上角飞入;6-右上角飞入;7-左下角飞入;8-右下角飞入。仅x系列支持,在上位机中设置为立即加载时,无法通过指令变为其他特效,当在上位机中设置为非立即加载的特效时,可以变为立即加载,也可以再改为其他特效
path属性
-图片文件路径(如:”ram/0.jpg”或”sd0/1.jpg”)。
x属性
-控件的X坐标。可读,可通过上位机修改,x系列可通过指令修改,其他系列不可通过指令修改。
y属性
-控件的Y坐标。可读,可通过上位机修改,x系列可通过指令修改,其他系列不可通过指令修改。
w属性
-控件的宽度。可读,可通过上位机修改,不可通过指令修改。
h属性
-控件的高度。可读,可通过上位机修改,不可通过指令修改。
