line-画线指令
在当前页面进行画线,不能写在页面的前初始化事件中
注意
不推荐使用GUI绘图指令,绘图指令不要写在页面的前初始化事件中,否则在页面渲染完成后,将会被页面控件(每个页面ID为0的控件是与页面名称相同的页面控件)完全覆盖。绘图指令在跳转页面后会丢失。绘图指令和控件有重叠时,当控件刷新时,和控件重叠的部分会丢失。
line x,y,x2,y2,color
x:起始点坐标x;
y:起始点坐标y;
x2:结束点坐标x;
y2:结束点坐标y;
color:画线颜色;

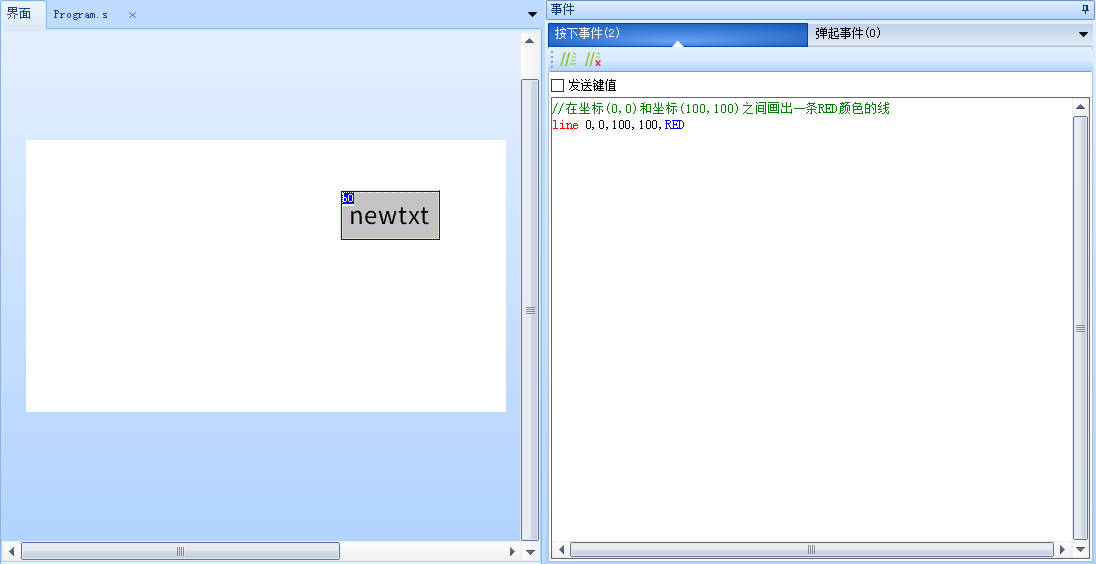

line-示例1
1 //在坐标(0,0)和坐标(100,100)之间画出一条RED颜色的线
2 line 0,0,100,100,RED
![../_images/line_1.jpg](../_images/line_1.jpg)

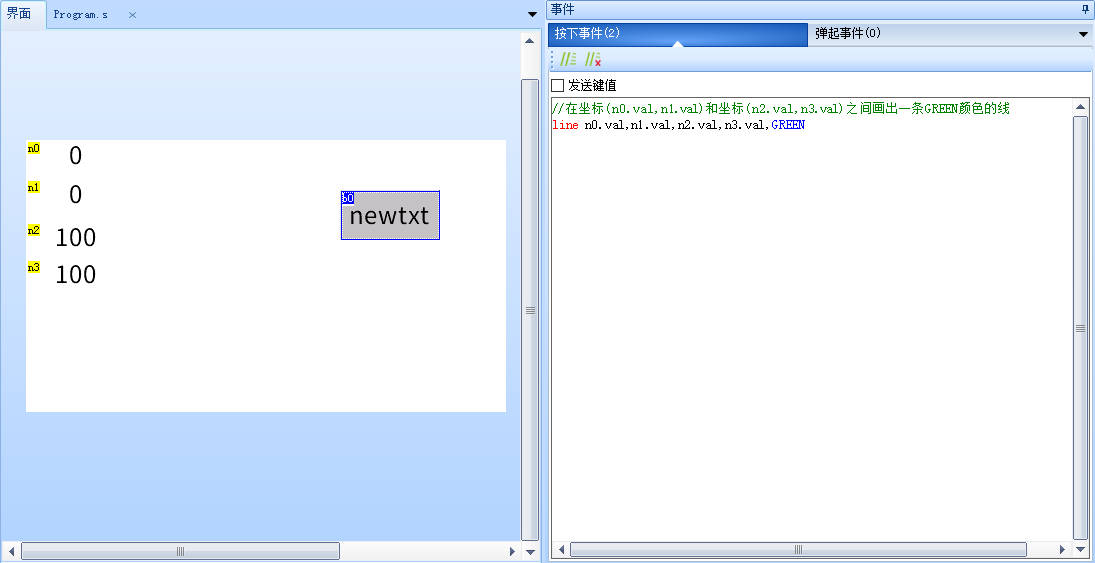

line-示例2
1//在坐标(n0.val,n1.val)和坐标(n2.val,n3.val)之间画出一条GREEN颜色的线
2line n0.val,n1.val,n2.val,n3.val,GREEN
![../_images/line_2.jpg](../_images/line_2.jpg)
line-c语言示例
单片机通过串口在坐标(0,0)和坐标(100,100)之间画出一条RGB565颜色为1024的线
1 int posX1=0, posY1=0, posX2=100, posY2=100, color=1024;
2 printf("line %d,%d,%d,%d,%d\xff\xff\xff", posX1, posY1, posX2, posY2, color);
注意
绘图指令不要写在页面的前初始化事件中,否则在页面渲染完成后,将会被页面控件(每个页面ID为0的控件是与页面名称相同的页面控件)完全覆盖
line指令-样例工程下载
演示工程下载链接:
