cirs-画实心圆
在当前页面画一个实心圆,不支持跨页面画实心圆,不能写在页面的前初始化事件中
注意
绘图指令不要写在页面的前初始化事件中,否则在页面渲染完成后,将会被页面控件(每个页面ID为0的控件是与页面名称相同的页面控件)完全覆盖
注意
不推荐使用GUI绘图指令,绘图指令不要写在页面的前初始化事件中,否则在页面渲染完成后,将会被页面控件(每个页面ID为0的控件是与页面名称相同的页面控件)完全覆盖。绘图指令在跳转页面后会丢失。绘图指令和控件有重叠时,当控件刷新时,和控件重叠的部分会丢失。
cirs x,y,r,color
x:圆心坐标x
y:圆心坐标y
r:半径
color:填充颜色;

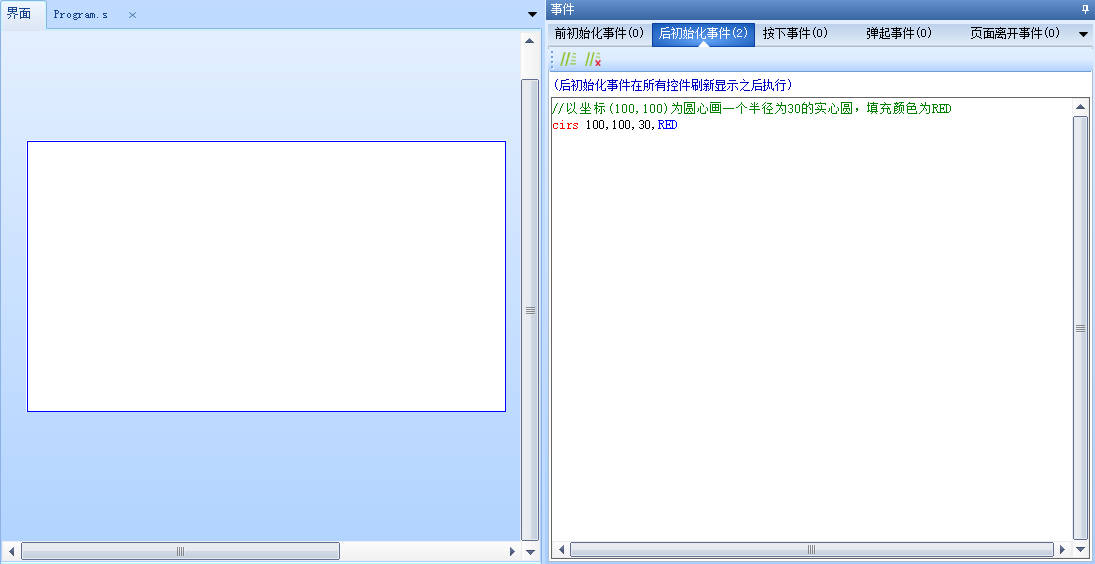

cirs-示例1
1 //以坐标(100,100)为圆心画一个半径为30的实心圆,填充颜色为RED
2 cirs 100,100,30,RED
![../_images/cirs_1.jpg](../_images/cirs_1.jpg)

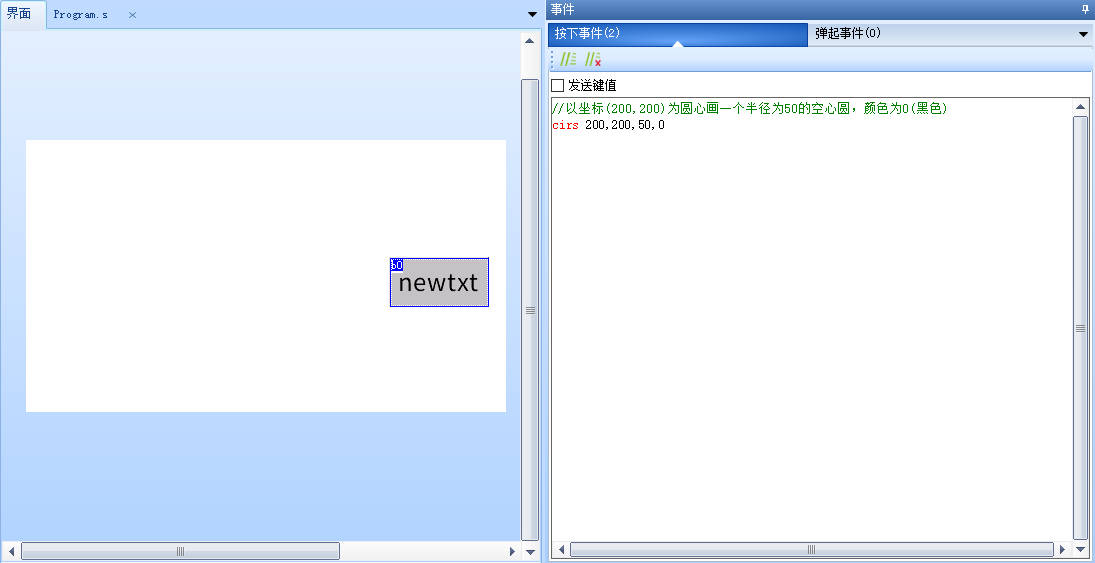

cirs-示例2
1 //以坐标(200,200)为圆心画一个半径为50的实心圆,颜色为0(黑色)
2 cir 200,200,50,0
![../_images/cirs_2.jpg](../_images/cirs_2.jpg)
cirs-c语言示例
单片机通过串口以坐标(100,100)为圆心画一个半径为30的实心圆,RGB565颜色值为1024
1 int posX=100, posY=100, radius=30, color=1024;
2 printf("cirs %d,%d,%d,%d\xff\xff\xff", posX, posY, radius, color);
注意
绘图指令不要写在页面的前初始化事件中,否则在页面渲染完成后,将会被页面控件(每个页面ID为0的控件是与页面名称相同的页面控件)完全覆盖
cirs指令-相关链接
cirs指令-样例工程下载
演示工程下载链接:
