addr-设备地址

给串口屏配置一个地址,可以通过地址来将数据发给不同的串口屏,该指令仅对串口屏实物有效,对模拟器无效,模拟器的地址始终为0

注意

如果你只接了1个屏,不建议配置设备地址。

对于k系列和T系列,断电重启依然有效。对于X系列(X2,X3,X5),addr不支持掉电保存,需要在program.s中进行配置

有效地址范围为256-2815,(即0x0100-0x0aff),0为无地址,65535为广播地址,广播地址只能用于广播数据,不能配置某个设备为广播地址,出厂默认地址为0,即没有地址。

向一个有地址的设备发送指令时,需要在指令前加上2字节的地址数据,以hex方式发送,2字节小端模式,比如设备配置的地址为addr=256,那么发送给他指令时需要在指令前面增加两个字节:0x00 0x01(注意,配置的时候是0x0100,发送指令的时候是低位在前,所以是0x00 0x01跟配置的写法是相反的)。

该配置只能在实物上有效,模拟器是无法测试的。

addr-示例

1 //十进制写法
2 addr=256
../_images/addr_1.png

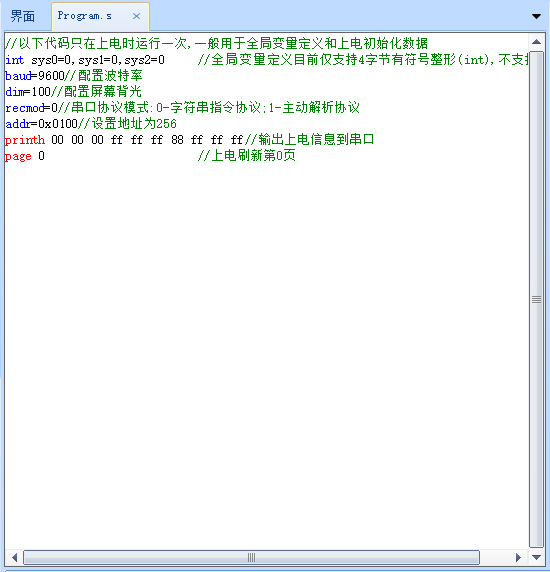

1 //十六进制写法
2 addr=0x0100
../_images/addr_2.png

以上两条写法是同一个意思,配置的是同一个地址,配置之后有断电保存功能。

当用户想一个串口同时控制多个串口屏独立工作的时候,可以给每个屏设置不同的地址。(注意,在TTL/RS232通信时不能直接将多个触摸屏的TX连接到一起,这样会导致短路。但是可以将多个触摸屏的RX连接到一起,接用户设备串口的TX。)

或者用户使用485总线与屏幕通信,且485总线上存在多个设备的时候,可以给屏幕设置地址。

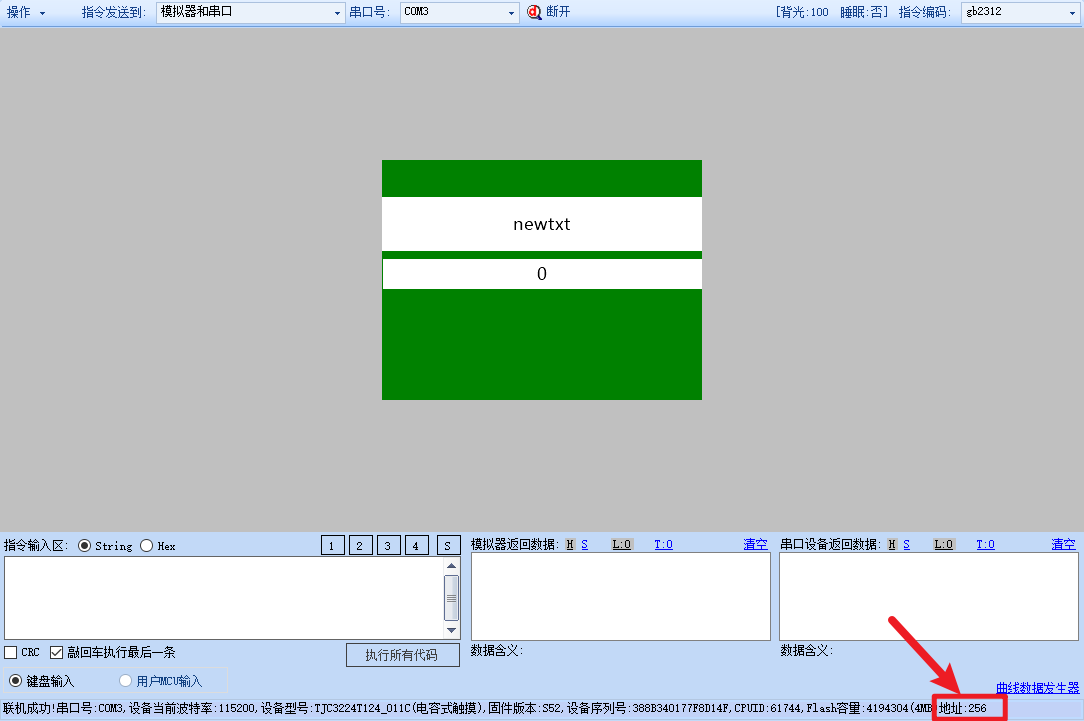

配置了地址的屏幕在联机时会显示地址

../_images/addr1.png

例如,现在将两个触摸屏的RX并联到一起,然后与电脑串口(TTL电平)的TX连接。设置串口屏A的地址0x100(addr=256),设置串口屏B的地址为0x200(addr=512)。

单片机c语言操作串口发送命令详解:( \x开头为十六进制数据 )

发送给地址0x0100的代码如下:

//控制串口屏A页面上的t0控件显示内容为:addr is 256
printf("\x00\x01t0.txt=\"addr is 256\"\xFF\xFF\xFF")

单片机上发出的数据为:

../_images/addr2.png

发送给地址0x0200的代码如下:

//控制串口屏B页面上的t0控件显示内容为:addr is 512
printf("\x00\x02t0.txt=\"addr is 512\"\xFF\xFF\xFF")

单片机上发出的数据为:

../_images/addr3.png

广播发送(所有串口屏都能收到,地址为:FFFF)的代码如下:

//控制所有串口屏页面上的t0控件显示内容为:broadcast addr
printf("\xFF\xFFt0.txt=\"broadcast addr\"\xFF\xFF\xFF")

单片机上发出的数据为:

../_images/addr4.png
