串口屏调试入门

sscom调试串口屏实物

../_images/tool3.jpg

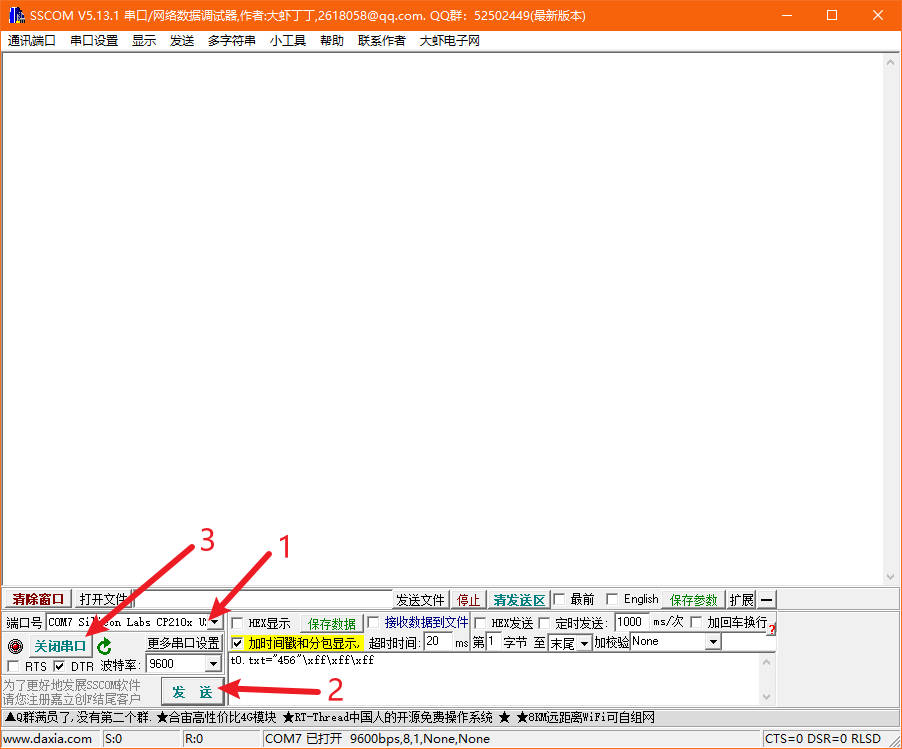

按这个方法接好之后，打开sscom5.13.1

依次选择端口号，设置波特率，打开串口

../_images/sscom1.jpg

就可以编写串口指令了，sscom上发出来的指令要加上结束符，串口屏才会执行

t0.txt="456"\xff\xff\xff

\xff\xff\xff就是结束符，通过串口发给屏幕的每条指令最后都要加上结束符

模拟器接单片机

../_images/hmi15-2.jpg

在调试界面，选择来自单片机的串口，点击开始，即可让模拟器与单片机进行通讯

串口屏接单片机

../_images/mcu1.jpg

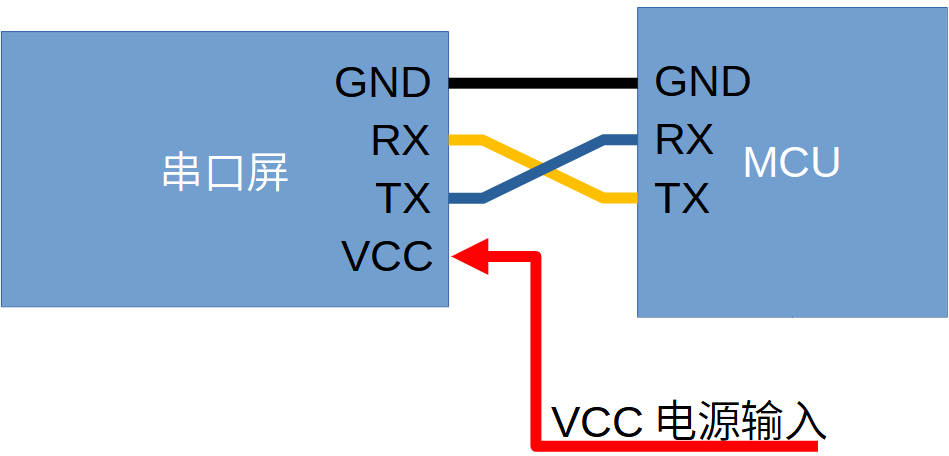

串口屏的GND要和单片机的GND接在一起，也就是共地

串口屏的TX（发送）接单片机的RX（接收）

单片机的TX（发送）接串口屏的RX（接收）

然后给屏幕的VCC输入合适的电源电压即可
