X系列给其他屏幕下载工程
素材说明: 实现使用X系列给其他屏幕下载工程
准备工作1:
准备两块串口屏,其中一块必须是x系列屏幕
此处我以TJC8048X550_011(尺寸为5寸,以下简称X550)和TJC4832T135_011(尺寸为3.5寸,以下简称T135)为例进行演示,其中X550作为下载器,给T135升级工程
先将此工程下载进入X550串口屏,如果是其他x系列屏幕,可以点击上位机顶部的设备按钮,修改为其他x系列屏幕 参考 如何修改设备型号 。

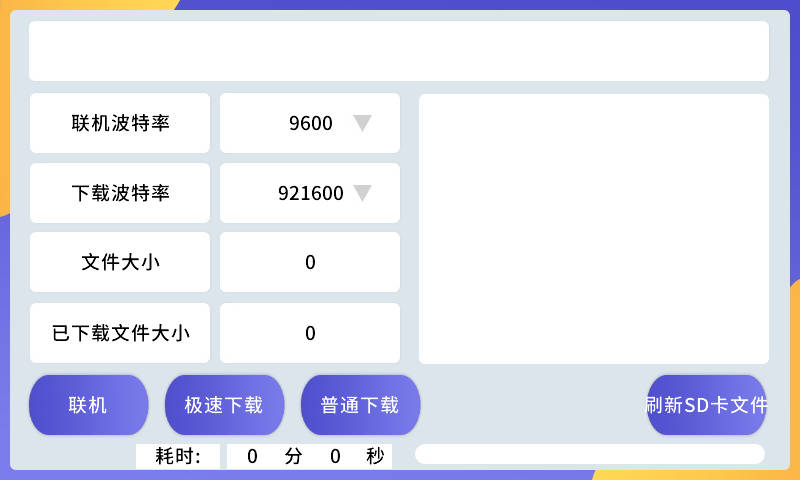

TJC8048X550_011下载完成后屏幕如下图所示:
![../../_images/tjcwiki_tft_download_1.jpg](../../_images/tjcwiki_tft_download_1.jpg)
准备工作2:
打开任一TJC4832T135_011的工程
1.点击文件-输出生产文件
2.将tft文件后缀名改为dwn,然后拷到microSD卡中
![../../_images/tjcwiki_tft_download_2.jpg](../../_images/tjcwiki_tft_download_2.jpg)
3.将microSD卡插入屏幕,屏幕上电,如果中途拔插microSD卡更新文件,请点击“刷新SD卡文件”按钮
4.将X550屏幕tx接T135屏幕的rx,X550屏幕rx接T135屏幕的tx,给屏幕供电,共地。
注意
给t0/t1/k0系列下载时,如果无法联机,请在x系列的TX引脚和t0/t1/k0系列的RX引脚上串1k电阻降压
5.联机波特率选择和T13.5寸屏幕一致波特率。
6.点击联机按钮,联机成功后最上方白色文本框显示T135信息。
7.选中需要下载的工程文件,然后点击下载按钮,此时T135屏幕开始进入下载界面,等待下载完成即可即可。
此工程需要下载到串口屏实物中使用,请勿在模拟器上使用
为什么要将生成的tft文件后缀名改为dwn
因为我们是要给别的屏幕升级,而不是给自己升级
如果上电时串口屏检测到microSD卡中有tft格式的文件,就会进入升级流程,如果不是tft格式的文件,就不会进入升级流程。
这个文件的后缀名你可以改成任意你喜欢的,建议1-4字符之间

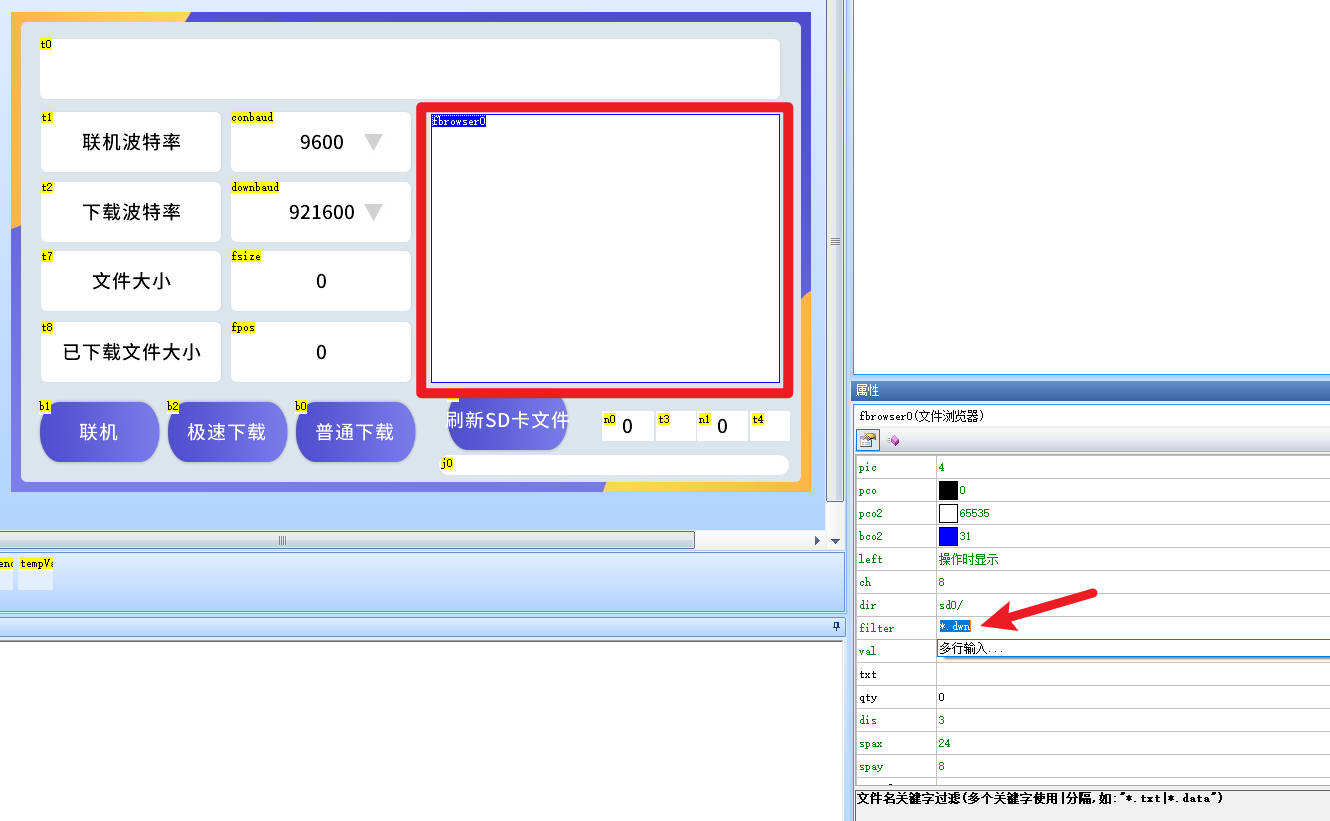

然后选中文件浏览器,修改filter属性为你所设定的文件格式即可(或者将其清空,这样所有文件类型都会显示)
![../../_images/tjcwiki_tft_download_4.jpg](../../_images/tjcwiki_tft_download_4.jpg)
X系列给其他屏幕下载工程-样例工程下载
演示工程下载链接:
