ESP32S3(源地)与串口屏通讯
提示
以下的教程均基于arduino2.0以上的版本，在低于arduino2.0的版本下编译可能会报错

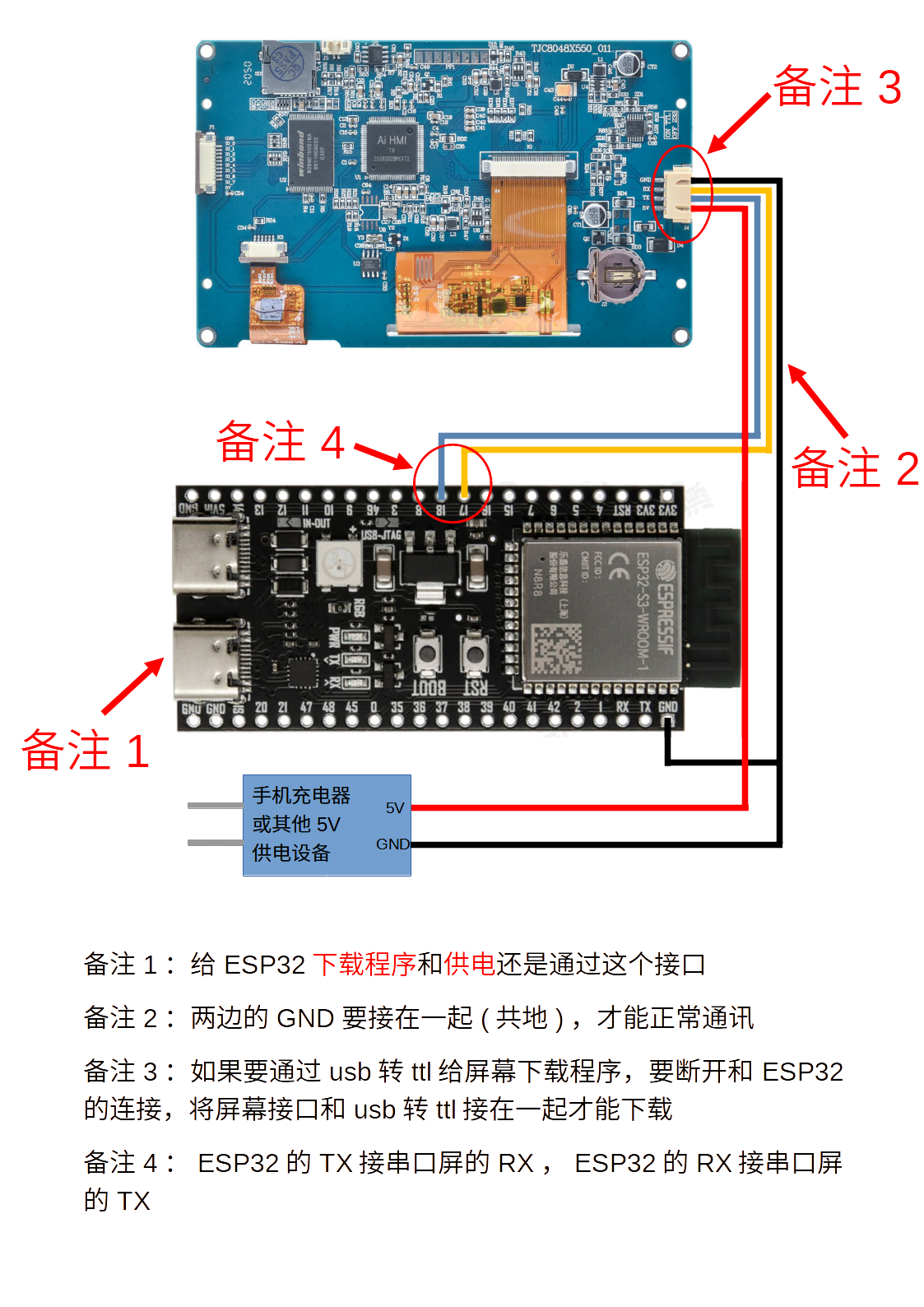

ESP32S3(源地)与串口屏的连接方式
ESP32S3(源地)代码
注意
以下代码仅为演示代码，用于测试显示屏能实现最基本的通信功能，如果您需要在正式产品中进行使用，请根据自己的需求对代码进行相应的优化和修改，或以自己的方式实现相应的功能
1 //arduino IDE 上的型号选择ESP32S3 Dev Module
2 //arduino的GND接串口屏或串口工具的GND,共地
3 //arduino的9接串口屏或串口工具的RX
4 //arduino的8接串口屏或串口工具的TX
5 //arduino的5V接串口屏的5V,如果是串口工具,不用接5V也可以
6 //根据自己的实际修改对应的TX_Pin和RX_Pin
7 #define TJC Serial1
8 #define TX_Pin 17
9 #define RX_Pin 18
10 #define FRAME_LENGTH 7
11
12 int a;
13 unsigned long nowtime;
14 void setup() {
15 // put your setup code here, to run once:
16 //初始化串口
17 TJC.begin(115200, SERIAL_8N1, RX_Pin, TX_Pin);
18
19 //因为串口屏开机会发送88 ff ff ff,所以要清空串口缓冲区
20 while (TJC.read() >= 0); //清空串口缓冲区
21 TJC.print("page main\xff\xff\xff"); //发送命令让屏幕跳转到main页面
22 nowtime = millis(); //获取当前已经运行的时间
23 }
24
25 void loop() {
26 // put your main code here, to run repeatedly:
27 char str[100];
28 if (millis() >= nowtime + 1000) {
29 nowtime = millis(); //获取当前已经运行的时间
30
31 //用sprintf来格式化字符串，给n0的val属性赋值
32 sprintf(str, "n0.val=%d\xff\xff\xff", a);
33 //把字符串发送出去
34 TJC.print(str);
35
36 //用sprintf来格式化字符串，给t0的txt属性赋值
37 sprintf(str, "t0.txt=\"现在是%d\"\xff\xff\xff", a);
38 //把字符串发送出去
39 TJC.print(str);
40
41
42 //用sprintf来格式化字符串，触发b0的按下事件,直接把结束符整合在字符串中
43 sprintf(str, "click b0,1\xff\xff\xff");
44 //把字符串发送出去
45 TJC.print(str);
46
47 delay(50); //延时50ms,才能看清楚点击效果
48
49 //用sprintf来格式化字符串，触发b0的弹起事件,直接把结束符整合在字符串中
50 sprintf(str, "click b0,0\xff\xff\xff");
51 //把字符串发送出去
52 TJC.print(str);
53
54 a++;
55 }
56
57 //串口数据格式：
58 //串口数据帧长度：7字节
59 //帧头 参数1 参数2 参数3 帧尾
60 //0x55 1字节 1字节 1字节 0xffffff
61 //当参数是01时
62 //帧头 参数1 参数2 参数3 帧尾
63 //0x55 01 led编号 led状态 0xffffff
64 //例子1：上位机代码 printh 55 01 01 00 ff ff ff 含义：1号led关闭
65 //例子2：上位机代码 printh 55 01 04 01 ff ff ff 含义：4号led打开
66 //例子3：上位机代码 printh 55 01 00 01 ff ff ff 含义：0号led打开
67 //例子4：上位机代码 printh 55 01 04 00 ff ff ff 含义：4号led关闭
68
69 //当参数是02或03时
70 //帧头 参数1 参数2 参数3 帧尾
71 //0x55 02/03 滑动值 00 0xffffff
72 //例子1：上位机代码 printh 55 02 64 00 ff ff ff 含义：h0.val=100
73 //例子2：上位机代码 printh 55 02 00 00 ff ff ff 含义：h0.val=0
74 //例子3：上位机代码 printh 55 03 64 00 ff ff ff 含义：h1.val=100
75 //例子4：上位机代码 printh 55 03 00 00 ff ff ff 含义：h1.val=0
76
77
78 //当串口缓冲区大于等于一帧的长度时
79 while (TJC.available() >= FRAME_LENGTH) {
80 unsigned char ubuffer[FRAME_LENGTH];
81 //从串口缓冲读取1个字节但不删除
82 unsigned char frame_header = TJC.peek();
83 //当获取的数据是包头(0x55)时
84 if (frame_header == 0x55) {
85 //从串口缓冲区读取7字节
86 TJC.readBytes(ubuffer, FRAME_LENGTH);
87 if (ubuffer[4] == 0xff && ubuffer[5] == 0xff && ubuffer[6] == 0xff) {
88 if(ubuffer[1] == 0x01)
89 {
90 //下发的是LED信息
91 sprintf(str, "msg.txt=\"led %d is %s\"\xff\xff\xff", ubuffer[2], ubuffer[3] ? "on" : "off");
92 TJC.print(str);
93
94 }else if(ubuffer[1] == 0x02)
95 {
96 //下发的是滑动条h0.val的信息
97 sprintf(str, "msg.txt=\"h0.val is %d\"\xff\xff\xff", ubuffer[2]);
98 TJC.print(str);
99
100 }else if(ubuffer[1] == 0x03)
101 {
102 //下发的是滑动条h1.val的信息
103 sprintf(str, "msg.txt=\"h1.val is %d\"\xff\xff\xff", ubuffer[2]);
104 TJC.print(str);
105
106 }
107
108 }
109 } else {
110 TJC.read(); //从串口缓冲读取1个字节并删除
111 }
112 }
113 }
