cfgpio-扩展IO模式配置
- 支持的型号:
x5系列支持8路IO
k0系列支持8路IO
X2系列非COF封装的屏幕支持8路IO
cfgpio id,state,obj
id:扩展IO的序号
state:配置模式(0-上拉输入模式,1-控件事件邦定输入模式,2-推挽输出模式,3-PWM输出模式,4-开漏模式)
obj:绑定控件名称或ID(此参数仅在配置为控件事件邦定输入模式下有效,其他模式下无效)
cfgpio-示例1:
1 //将io0配置为上拉输入
2 //配置为此模式后,任意时刻可以使用系统变量pio0读取当前输入电平,如:n0.val=pio0
3 cfgpio 0,0,0
![../_images/cfgpio_1.jpg](../_images/cfgpio_1.jpg)

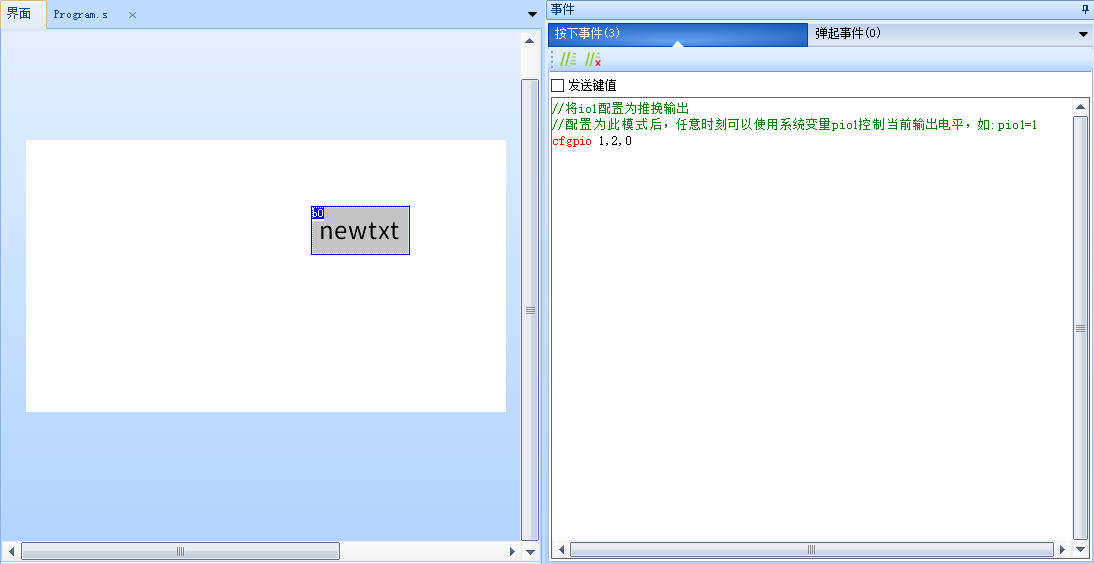

cfgpio-示例2:
1 //将io1配置为推挽输出
2 //配置为此模式后,任意时刻可以使用系统变量pio1控制当前输出电平,如:pio1=1
3 cfgpio 1,2,0
![../_images/cfgpio_2.jpg](../_images/cfgpio_2.jpg)
cfgpio-示例3:
1 //将io2配置为控件事件邦定输入,邦定控件为b0
2 //配置为此模式后,io2产生下降沿的时候将触发b0控件的按下事件,产生上升沿的时候将触发b0控件的弹起事件
3 cfgpio 2,1,b0
![../_images/cfgpio_3.jpg](../_images/cfgpio_3.jpg)

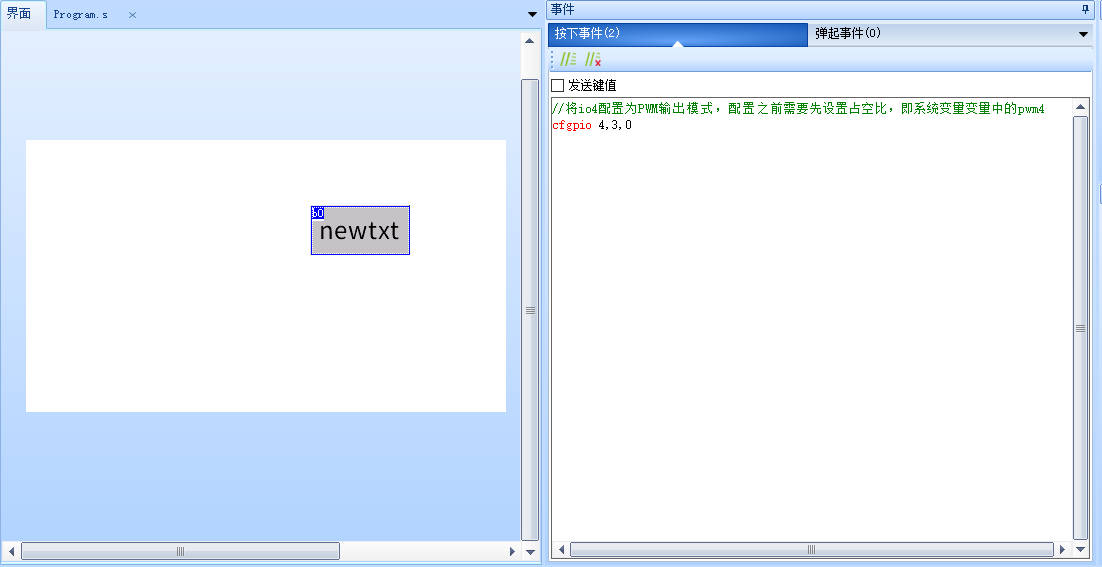

cfgpio-示例4:
1 //将io4配置为PWM输出模式,配置之前需要先设置占空比,即系统变量变量中的pwm4
2 cfgpio 4,3,0
![../_images/cfgpio_4.jpg](../_images/cfgpio_4.jpg)
注意
K0/X2系列只有io4-io7才支持PWM输出,X5系列只有io7才支持PWM输出 其他IO不支持。配置其他IO为PWM模式会报错。
使用控件事件邦定输入模式时,必须是在当前配置时刻的当前页面的控件才能邦定,不可以邦定其他页面的控件(即使是全局内存占用的控件也不可以),邦定当前页面控件以后,当重新刷新页面或者切换到别的页面后,邦定事件将不会继续触发,因此每次刷新页面需要重新邦定,建议将邦定代码写在页面的前初始化事件中最为合适。
每个需要用到外部IO的页面,都必须在前初始化事件中重新配置一次需要用到的相关IO口
所有系列拓展IO口电平都是3.3v
cfgpio指令-样例工程下载
演示工程下载链接:
